การแนะนำ

KEEPGUARD WIRELESS CAM เป็น KEEPGUARD CAM รุ่นล่าสุดประกอบด้วยโมดูลเซลลูลาร์ GSM ซึ่งสามารถส่งรูปภาพโดยตรงจากกล้องไปยังโทรศัพท์มือถือหรือกล่องอีเมลของคุณรองรับ MMS/SMTP/E-mail ผ่านเครือข่าย GSMรองรับสี่แบนด์เครือข่าย: 850MHz, 900MHz, 1800MHz และ 1900MHzไม่สามารถส่งวิดีโอผ่านเครือข่ายมือถือได้

กำลังโหลดแบตเตอรี่

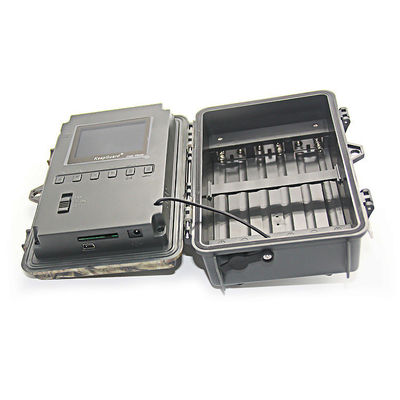

หลังจากเปิดสลักสองตัวทางด้านขวาของกล้องแล้ว คุณจะเห็นว่ามีช่องเสียบแบตเตอรี่ 12 ช่องเพื่ออายุการใช้งานแบตเตอรี่สูงสุด ขอแนะนำให้ใช้แบตเตอรี่ลิเธียม AA หรืออัลคาไลน์ AA 12 ก้อน

การใช้แหล่งพลังงานภายนอก

คุณสามารถเชื่อมต่อแหล่งจ่ายไฟภายนอก 9V DC เข้ากับแจ็ค "DC In" ที่ด้านล่างของกล้องขอแนะนำให้ใช้แหล่งจ่ายไฟที่มีกระแสเอาต์พุตมากกว่า 1,000mAโปรดตรวจสอบให้แน่ใจว่าขั้วถูกต้อง

การใส่การ์ด SD

กล้องนี้มีหน่วยความจำภายใน 32MB ซึ่งใช้สำหรับการอัพเกรดกล้องใส่การ์ด SD (โหมดปิด) ก่อนเริ่มใช้งานกล้องการ์ด SD รองรับความจุสูงสุด 32GB

การฟอร์แมตการ์ด SD:

การฟอร์แมตการ์ด SD จะลบไฟล์ทั้งหมดในการ์ดหน่วยความจำและเตรียมพร้อมสำหรับกล้องกดปุ่ม MENU จากนั้นกดปุ่ม RIGHT หรือ LEFT หลายๆ ครั้งเพื่อย้ายไปยังเมนูการตั้งค่าพารามิเตอร์ "รูปแบบ"กดปุ่ม OK เพื่อเข้าสู่เมนูย่อย กดปุ่ม UP หรือ DOWN เพื่อไฮไลท์ YES และกด OK

กำลังติดตั้งซิมการ์ด

กล้องจะส่งรูปภาพไปยังผู้ให้บริการ GSM ซิมการ์ดในกล้องจะต้องมาจากผู้ให้บริการ GSMตรวจสอบให้แน่ใจว่าสวิตช์เลือกโหมดกล้องของคุณอยู่ในตำแหน่งปิดใส่ซิมการ์ดลงในช่องเสียบการ์ดโดยให้หน้าสัมผัสโลหะขึ้น (ดูด้านขวา) จนสุดแล้วปล่อยมันจะล็อคเข้าที่ในการถอดซิมการ์ดออก ให้กดที่การ์ดจนกระทั่งคลิกแล้วปล่อย

โหมดปิด เปิด และตั้งค่า

KEEPGUARD WIRELESS CAM มีโหมดการทำงานพื้นฐานสามโหมด:

ปิดโหมด

โหมดปิดคือโหมด "ปลอดภัย" เมื่อต้องดำเนินการใดๆ เช่น การเปลี่ยนการ์ด SD หรือแบตเตอรี่ หรือการขนส่งอุปกรณ์คุณจะใช้โหมดปิดหากคุณเชื่อมต่อกล้องเข้ากับพอร์ต USB ของคอมพิวเตอร์เพื่อดาวน์โหลดภาพถ่าย/วิดีโอของคุณ

เปิดโหมด

เมื่ออยู่ในโหมด ON ไม่จำเป็นต้องใช้การควบคุมด้วยตนเองหรือเป็นไปได้ (ปุ่มควบคุมจะไม่มีผลใดๆ)KEEPGUARD WIRELESS CAM จะถ่ายภาพหรือวิดีโอโดยอัตโนมัติ (ตามการตั้งค่าพารามิเตอร์ปัจจุบัน) เมื่อเซ็นเซอร์ PIR ทำงานในพื้นที่ที่ครอบคลุม

โหมดการตั้งค่า

ในโหมด SETUP คุณสามารถตรวจสอบและเปลี่ยนการตั้งค่าของ KEEPGUARD WIRELESS CAM โดยใช้ LCD ในตัวการเลื่อนสวิตช์ไฟไปที่ตำแหน่ง SETUP จะเป็นการเปิดหน้าจอ LCD และคุณจะเห็นหน้าจอข้อมูล

รูปที่ 1: หน้าจอข้อมูลการตั้งค่า

ปุ่มลัดโหมด SETUP

1. ขั้นแรกให้สลับไปที่โหมด SETUP

2. กดปุ่มเมนู

3. กดปุ่มขวาหรือซ้ายเลื่อนไปที่พารามิเตอร์ถัดไปหรือก่อนหน้า

4. กดปุ่ม UP หรือ DOWN เพื่อเลือกการตั้งค่าสำหรับพารามิเตอร์ปัจจุบัน

5. กด OK เพื่อบันทึกการตั้งค่าใหม่

6.จากนั้นเปลี่ยนเป็นโหมดเปิดเพื่อถ่ายภาพหรือวิดีโอ

คู่มือการตั้งค่าพารามิเตอร์ไร้สาย

กล้องมีสองวิธี ได้แก่ MMS หรือ SMTP เพื่อส่งภาพไปยังโทรศัพท์มือถือและกล่องอีเมล

MMS

หากเลือก MMS รูปภาพจะถูกส่งไปยังโทรศัพท์ที่ตั้งค่าไว้ (สูงสุด 5 หมายเลข) หรืออีเมล (สูงสุด 5 หมายเลข) หรือทั้งหมายเลขโทรศัพท์และที่อยู่อีเมล

1. การตั้งค่าอัตโนมัติ

ก) ประเทศ: เลือกประเทศหรือแหล่งกำเนิดของคุณในเมนูแบบเลื่อนลง

b) เลือกผู้ให้บริการ: เลือกผู้ให้บริการของคุณในเมนูแบบเลื่อนลง

2. การตั้งค่าด้วยตนเอง

หากข้อมูลประเทศหรือผู้ให้บริการไม่รวมอยู่ใน "การตั้งค่าอัตโนมัติ" คุณต้องเลือก "การตั้งค่าด้วยตนเอง" และตั้งค่าพารามิเตอร์สำหรับ URL, APN, IP และพอร์ตตามการตั้งค่าที่ผู้ให้บริการกำหนดไว้ โปรดติดต่อฝ่ายบริการเครือข่าย ผู้ให้บริการ หากคุณไม่คุ้นเคยกับการตั้งค่าเหล่านี้

3.หมายเลขโทรศัพท์

ป้อนหมายเลขโทรศัพท์ได้สูงสุด 5 หมายเลขในช่อง Phone NOคุณจะต้องขึ้นต้นหมายเลขโทรศัพท์ทุกหมายเลขโดยไม่มีการเว้นวรรคหรือขีดกลาง

4. ที่อยู่อีเมล

ป้อนที่อยู่อีเมลที่แตกต่างกันไม่เกิน 5 รายการในช่องอีเมล

เอสเอ็มทีพี

หากเลือก SMTP รูปภาพจะถูกส่งจากที่อยู่อีเมลส่งที่กำหนดไว้ล่วงหน้าไปยังที่อยู่อีเมลหนึ่งหรือหลายรายการผ่านเครือข่าย GPRS/HSPA โดยใช้แผนข้อมูลซิมการ์ด

1. การตั้งค่าอัตโนมัติ

ก) ประเทศ: เลือกประเทศหรือแหล่งกำเนิดของคุณในเมนูแบบเลื่อนลง

b) เลือกผู้ให้บริการ: เลือกผู้ให้บริการของคุณในเมนูแบบเลื่อนลง

2.เว็บเมล: เลือกเว็บเมลที่คุณใช้เป็นอีเมลสำหรับส่ง ระบบจะเติม APN เซิร์ฟเวอร์ และพอร์ตโดยอัตโนมัติในการตั้งค่าด้วยตนเอง

3.การตั้งค่าด้วยตนเอง: หากข้อมูลประเทศ ผู้ให้บริการ หรือ/และเว็บเมลไม่รวมอยู่ใน "การตั้งค่าอัตโนมัติ" คุณต้องเลือกการตั้งค่าด้วยตนเองและตั้งค่าพารามิเตอร์

4. ที่อยู่อีเมล: เลือกตัวเลือกนี้หากคุณต้องการให้ส่งภาพถ่ายไปยังที่อยู่อีเมลที่เลือกเท่านั้น ป้อนที่อยู่อีเมลที่แตกต่างกันสูงสุด 5 รายการในฟิลด์ อีเมล

การทดสอบไร้สาย

หลังจากเสร็จสิ้นการตั้งค่า MMS หรือ SMTP แล้ว คุณสามารถทำ “การทดสอบแบบไร้สาย” สำหรับ KG870NV

1. ส่งภาพทดสอบ

1) ใส่สวิตช์ไฟในตำแหน่ง SETUP เพื่อเข้าสู่หน้าจอแสดงตัวอย่าง ตั้งค่ากล้องในโหมดกล้อง

2) กดปุ่มซ้ายเพื่อถ่ายภาพหลังจากที่กล้องค้นหาสัญญาณมือถือแล้ว

3) หน้าจอ LCD จะแสดงแถบขั้นตอนเมื่อมันแสดง “Wireless test over, Send Success” แสดงว่าคุณส่งภาพถ่ายแรกสำเร็จแล้ว และกล้องของคุณก็พร้อมที่จะถ่ายภาพแล้ว

2. ส่งรหัสคำสั่ง

1) วางสวิตช์ไฟในตำแหน่ง SETUP/ON เพื่อเข้าสู่หน้าจอแสดงตัวอย่าง

2) ใช้ Command Phone ส่งรหัส #140# กล้องจะถ่ายภาพหลังจากที่กล้องค้นหาสัญญาณมือถือแล้ว

3) หน้าจอ LCD จะแสดงแถบขั้นตอนเมื่อมันแสดง “Wireless test over, Send Success” แสดงว่าคุณส่งภาพถ่ายแรกสำเร็จแล้ว และกล้องของคุณก็พร้อมที่จะถ่ายภาพแล้ว

เมนู SETUP-พารามิเตอร์และคำอธิบายรายการการตั้งค่า
